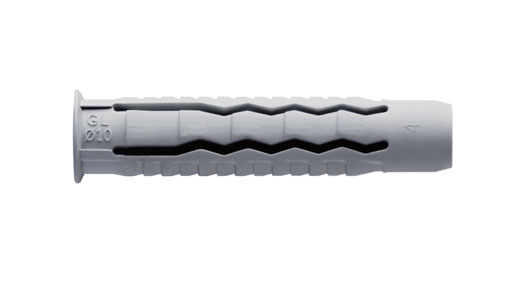

Universaldübel KTS-X
Eigenschaften:
- Universaldübel hält in nahezu allen Baustoffen
- Sichere Verknotung in Hohlräumen
- Spreizt zuverlässig in Vollstein
- Schrauben lassen sich leicht eindrehen
- Dübelkragen schützt die Oberfläche und verhindert ein Hineinrutschen in das Bohrloch
- Drehsicherung verhindert das Mitdrehen im Baustoff
- Gleichmäßige Kraftverteilung
- Spreizdruckfreier Dübelschaft verhindert das Abplatzen von Putz oder Fliesen
- Sichere Schraubenführung
- Einfache und schnelle Montage
- Vielfältige Einsatzmöglichkeiten
Anwendung:
- Vorsteckmontage und Durchsteckmontage
- Besonders geeignet für Gipskarton
| Leistungsdaten – KTS-X Universaldübel | |||
|---|---|---|---|
| Artikelnummer | Abmessung | Schrauben-ø | min. Bohrlochtiefe |
| 1020502501 | 5 x 25 mm | 3,0 – 4,0 mm | 35 mm |
| 1020603001 | 6 x 30 mm | 4,0 – 5,0 mm | 45 mm |
| 1020604501 | 6 x 45 mm | 4,0 – 5,0 mm | 55 mm |
| 1020804001 | 8 x 40 mm | 4,5 – 6,0 mm | 55 mm |
| 1021005001 | 10 x 50 mm | 6,0 – 8,0 mm | 65 mm |
| 1021206001 | 12 x 60 mm | 8,0 – 10,0 mm | 80 mm |
| 1021407001 | 14 x 70 mm | 10,0 – 12,0 mm | 90 mm |
| Auszugswerte | |||||
|---|---|---|---|---|---|
| Artikelnummer | Abmessung | Beton Rc250 | Stein | Hohlstein | Gasbeton |
| 1020502501 | 5 x 25 mm | 0,12 kN | 0,10 kN | 0,08 kN | 0,03 kN |
| 1020603001 | 6 x 30 mm | 0,18 kN | 0,10 kN | 0,08 kN | 0,04 kN |
| 1020604501 | 6 x 45 mm | 0,40 kN | 0,50 kN | 0,01 kN | 0,06 kN |
| 1020804001 | 8 x 40 mm | 0,25 kN | 0,20 kN | 0,15 kN | 0,09 kN |
| 1021005001 | 10 x 50 mm | 0,80 kN | 0,40 kN | 0,30 kN | 0,11 kN |
| 1021206001 | 12 x 60 mm | 1,20 kN | 0,46 kN | 0,33 kN | 0,13 kN |
| 1021407001 | 14 x 70 mm | 2,40 kN | 0,51 kN | 0,36 kN | 0,20 kN |
