Ein Fassadendübel für alle Mauerwerke – Der KTS F1 Fassadendübel

Rahmen/Fassadendübel – F1 SAFETY – F1 – UNIVERSAL

EINSATZBEREICH

  • Verankerung von Metallunterkonstruktion (KT KL) oder Holzunterkonstruktion (KT SL) in Vollsteinmauerwerk, Beton und Lochstein
  • Europäische Technische Zulassung nach ETAG 020

Weitere KTS F1 Details
Berechnungssoftware-Download





KT 10/14 SL für Holz-/Unterkonstruktionen

  • Verankerungstiefe 70 mm
  • Mit Senkkopf T40
  • Schrauben verzinkt (je 1 Stk)

Anwendung

  • Normalbeton
  • Porenbeton
  • Kalksandvollstein
  • Kalksandlochstein
  • Mauervollziegel
  • Hohllochziegel
  • Vollstein aus Leichtbeton
  • Vollstein aus Beton
  • Werte gemäß ETA oder Auszugsversuche am Mauerwerk
  • Zum Befestigen von Unterkonstruktion aus Holz
Rahmendübel für Holzkonstruktion

KT 10/14 KL für Metall-/Unterkonstruktionen

  • Verankerungstiefe 70 mm
  • Mit Sechskant-Kragenkopf SW13 T40 / SW17 T50
  • Schrauben verzinkt (je 1 Stk)

Anwendung

  • Normalbeton
  • Porenbeton
  • Kalksandvollstein
  • Kalksandlochstein
  • Mauervollziegel
  • Hohllochziegel
  • Vollstein aus Leichtbeton
  • Vollstein aus Beton
  • Werte gemäß ETA oder Auszugsversuche am Mauerwerk
  • Zum Befestigen von Unterkonstruktion aus Metall
Rahmendübel für Metallkonstruktion

Was genau ist ein Fassadendübel?

Der Fassadendübel, auch Rahmendübel genannt, ist ein spezialisierter Dübel, der zur sicheren Montage von Verkleidungen und weiteren Bauteilen an der Fassade entwickelt wurde. Viele Fassadendübel sind nicht universell einsetzbar und können daher auch nicht an allen Fassaden zum Einsatz kommen. Anders ist das bei unserem KTS F1 Fassadendübel, denn dieser sorgt für eine sichere Verankerung und beständigen Halt in allen möglichen Typen von Fassaden.

Mit Sicherheit der richtige Fassadendübel

Der KTS F1 Fassadendübel ist der Alleskönner unter den Rahmenendübeln. Mit einer Verankerungstiefe von 70 mm sorgt dieser Dübel für eine beständige und belastbare Montage in den unterschiedlichsten Werkstoffen. Für eine Fassadenkonstruktion aus Holz wird der Fassadendübel mit einer verzinkten Schraube mit Senkkopf aus Edelstahl kombiniert. Ist die Fassadenunterkonstruktion aus Metall, dann wird eine Schraube mit Sechskant-Kragenkopf eingesetzt. Die Variante mit Senkkopfschraube für Holzkonstruktionen sorgt für eine flächenbündige Verschraubung im Holz. Und für Metallkonstruktionen bietet die Sechskant-Kragenkopf Variante die Trennung im Thermo-Bereich. Sie dient neben der Befestigung als Trenner zwischen der Schraube aus Edelstahl und dem Anbauteil, so verhindert sie sogar das Eindringen von Feuchtigkeit und bietet damit neben dem festen Halt auch noch idealen Thermo-Schutz

Universal einsetzbarer Rahmendübel

Unser Fassadendübel ist perfekt für Ihre Fassaden und bieten Ihnen höchste Funktionalität bei der Montage und der dauerhaften Befestigung wie Belastung. Diese Funktionen
wurden auch durch die Zertifizierung bei der ETA bestätigt und zugelassen. Das macht unseren KTS F1 Fassadendübel perfekt beim Befestigungseinsatz für hinterlüftete Fassaden.

Unsere Universalrahmendübel für Holzkonstruktionen

Wenn Sie sich bei Ihrer Wand bzw. dem Mauerwerk Ihres Projektes nicht ganz sicher sind, dann empfehlen wir bei Holzkonstruktionen unsere Universalrahmendübel.
Diese halten bombenfest ist:

  • Vollsteinmauerwerk
  • Beton
  • Lochstein
  • Gasbeton

Danke der verstärkten Struktur und einer besonderen Spreizvariaton der Dübelspitze wird hier sicherster Halt in den besonderen Baustoffen garantiert.

Was mach den KTS F1 Fassadendübel so sicher?

Ein Fassadendübel bzw. Rahmendübel muss dafür sorgen, dass das befestigte Fassadensystem einer bestimmten Windlast standhält. Deshalb ist es erforderlich, dass die Dübel bei einer Verankerungstiefe von X mm immer eine sehr hohe Befestigungssicherheit garantieren. Der KTS F1 Fassadendübel steht für eine enorm hohe Sicherheit und damit ist er ideal für das Befestigen von unterschiedlichen Fassadensystemen, die einer hohen Windlast ausgesetzt sind. Hier gehen Sie mit unserem Fassadendübel ganz auf Nummer sicher.

Alle Vorteile auf einen Blick

  • a1 – Geeignet für Holzkonstruktionen
  • a2 – Geeignet für Metallkonstruktionen
  • a3 – Idealer für den Thermobereich
  • a4 – Enorme Sicherheit
  • a5 -Sehr hohe Belastbarkeit
  • a6 – Bei der ETA zugelassen

Passend zu Ihrem Fassadenprojekt

Achten Sie bitte darauf, dass Sie sich auch direkt die passenden Dämmstoffdübel bzw. Isolierdübel holen. Auch hier haben wir von KTS hochwertige Dübel, die perfekt auf die unterschiedlichen Dämmstoffe wie Styropor, Hartschaumplatten oder Weichbaustoffe abgestimmt sind. Mit solch einem Dämmstoffdübel können Sie direkt das Isoliermaterial in den jeweiligen Fassadensystemen befestigen. Je nach Einsatz werden solche Isolierdübel auch manchmal Tellerdübel genannt. Dank der runden und breiten Plastikscheibe kann der Tellerdübel eine ideale Sicherung der Dämmstoffplatte gewährleistenOb nur ein kleines Stück in der Größe eines A4 Blattes oder eine ganze Wand gedämmt werden soll – auch bei unserem Isolierdübel erhalten Sie natürlich die gewohnt hohe KTS-Qualität.

Tipp für alle Heimwerker

Unser Rahmendübel bzw. Fassadendübel ist nicht nur bei der Fassadenbefestigung universell einsetzbar. Auch für die Befestigung schwerer Schränke oder anderer Systeme, bei denen es erforderlich ist hohe Lasten zu halten, sind unsere Fassadendübel perfekt. So können Sie Ihre Küchenschränke oder die Halterung für den Fernseher einfach mit den KTS F1 Fassadendübeln anbringen. Denn genau dafür sind sie gemacht. Hohe Lasten halten und Ihnen ein sicheres Gefühl geben. Nicht zuletzt wurde das durch die Zulassung der ETA untermauert. So zeigen auch unsere Rahmendübel eindrucksvoll, dass wir zusammenhalten.



F1 KT 10 SL verzinkt + F1 KT 10 SL A4 rostfrei / Schraube Senkkopf T40
Abmessung mmArtikelnnr. verzinktArtikelnr. A4 rostfreiØ mmLänge mmBohrloch Ø mmMindest- bohrlochtiefe mm (h1)Verankerungs- tiefe mm (hnom)Befestigungs- dicke mm (tfix)Schraube Senkkopf T40VE
10 x 80126100804442610080441080108070107 x 90100
10 x 1001261010044426101004410100108070307 x 110100
10 x 1201261012044426101204410120108070507 x 130100
10 x 1401261014044426101404410140108070707 x 150100
10 x 1601261016044426101604410160108070907 x 170100
10 x 18012610180444261018044101801080701107 x 190100
10 x 20012610200444261020044102001080701307 x 210100
10 x 22012610220444261022044102201080701507 x 230100
10 x 2401261024044auf Anfrage102401080701707 x 250100
10 x 2601261026044auf Anfrage102601080701907 x 270100
10 x 2801261028044auf Anfrage102801080702107 x 290100
10 x 3001261030044auf Anfrage103001080702307 x 310100



F1 KT 10 KL verzinkt + F1 KT 10 KL A4 rostfrei / Schraube Sechskant mit angepresster Scheibe SW13 T40
Abmessung mmArtikelnr. verzinktArtikelnr. A4 rostfreiØ mmLänge mmBohrloch Ø mmMindest- bohrlochtiefe mm (h1)Verankerungs- tiefe mm (hnom)Befestigungs- dicke mm (tfix)Schraube Sechskant SW13 T40VE
10 x 80126100804642610080461080108070107 x 90100
10 x 1001261010046426101004610100108070307 x 110100
10 x 1201261012046426101204610120108070507 x 130100
10 x 1401261014046426101404610140108070707 x 150100
10 x 1601261016046426101604610160108070907 x 170100
10 x 18012610180464261018046101801080701107 x 190100
10 x 20012610200464261020046102001080701307 x 210100
10 x 22012610220464261022046102201080701507 x 230100
10 x 2401261024046auf Anfrage102401080701707 x 250100
10 x 2601261026046auf Anfrage102601080701907 x 270100
10 x 2801261028046auf Anfrage102801080702107 x 290100
10 x 3001261030046auf Anfrage103001080702307 x 310100



F1 KT 14 SL verzinkt + F1 KT 14 SL A4 rostfrei / Schraube Senkkopf T40
Abmessung mmArtikelnr. verzinktArtikelnr. A4 rostfreiØ mmLänge mmBohrloch Ø mmMindest- bohrlochtiefe mm (h1)Verankerungs- tiefe mm (hnom)Befestigungs- dicke mm (tfix)Schraube Senkkopf T40VE
14 x 801261408044426140804414801480701010 x 9050
14 x 10012614100444261410044141001480703010 x 11050
14 x 12012614120444261412044141201480705010 x 13050
14 x 14012614140444261414044141401480707010 x 15050
14 x 16012614160444261416044141601480709010 x 17050
14 x 180126141804442614180441418014807011010 x 19050
14 x 200126142004442614200441420014807013010 x 21050
14 x 220126142204442614220441422014807015010 x 23050
14 x 2401261424044auf Anfrage1424014807017010 x 25050
14 x 2601261426044auf Anfrage1426014807019010 x 27050
14 x 2801261428044auf Anfrage1428014807021010 x 29050
14 x 3001261430044auf Anfrage1430014807023010 x 31050
14 x 3201261432044auf Anfrage1432014807025010 x 33050
14 x 3401261434044auf Anfrage1434014807027010 x 35050
14 x 3601261436044auf Anfrage1436014807029010 x 37050



F1 KT 14 KL verzinkt + F1 KT 14 KL A4 rostfrei Schraube Sechskant mit angepresster Scheibe SW17 T50 (A4 SW17 T40)
Abmessung mmArtikelnr. verzinktArtikelnr. A4 rostfreiØ mmLänge mmBohrloch Ø mmMindest- bohrlochtiefe mm (h1)tiefe mm (hnom)Befestigungs- dicke mm (tfix)Schraube Sechskant SW17 T50VE
14 x 801261408046426140804614801480701010 x 9050
14 x 10012614100464261410046141001480703010 x 11050
14 x 12012614120464261412046141201480705010 x 13050
14 x 14012614140464261414046141401480707010 x 15050
14 x 16012614160464261416046141601480709010 x 17050
14 x 180126141804642614180461418014807011010 x 19050
14 x 200126142004642614200461420014807013010 x 21050
14 x 220126142204642614220461422014807015010 x 23050
14 x 2401261424046auf Anfrage1424014807017010 x 25050
14 x 2601261426046auf Anfrage1426014807019010 x 27050
14 x 2801261428046auf Anfrage1428014807021010 x 29050
14 x 3001261430046auf Anfrage1430014807023010 x 31050
14 x 3201261432046auf Anfrage1432014807025010 x 33050
14 x 3401261434046auf Anfrage1434014807027010 x 35050
14 x 3601261436046auf Anfrage1436014807029010 x 37050

KTS F1 Masse

Legende
hnom =Gesamteinbautiefe des Kunststoffdübels im Verankerungsgrund
h1 =Tiefe des Bohrlochs bis zum tiefsten Punkt
hmin =Mindestbauteildicke (Wand)
tfix =Dicke das Anbauteils
ttol =Dicke der Toleranzausgleichsschicht oder der nichttragenden Schicht

        Wie funktioniert ein Rahmendübel?

Wie funktioniert ein Rahmendübel?
KTS Fassadendübel Katalog

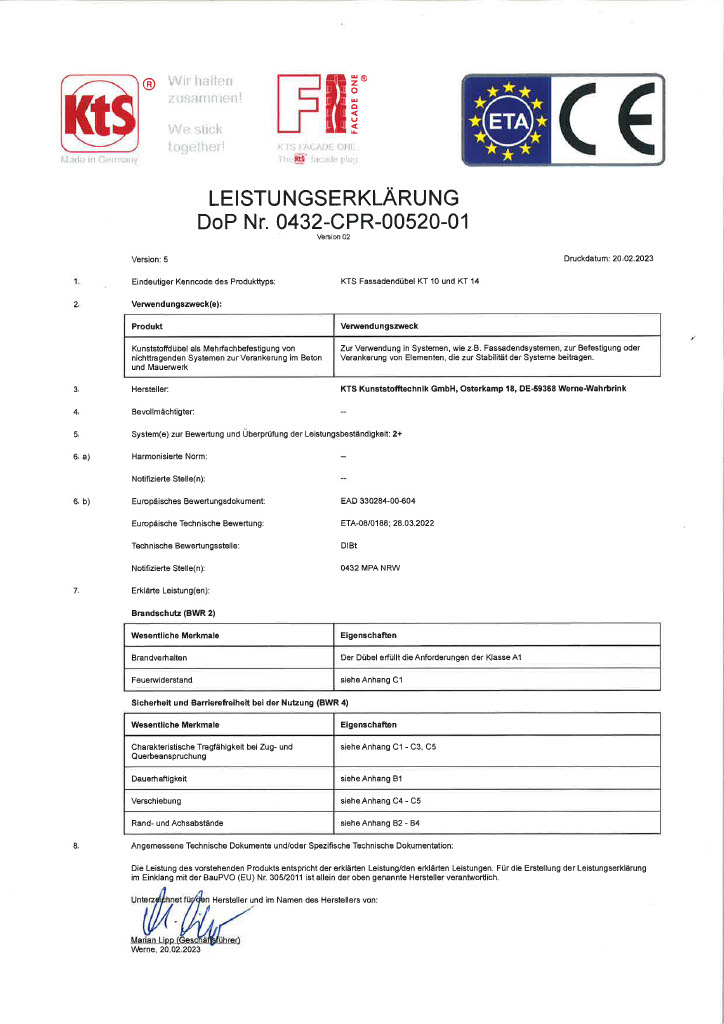

ETA Zulassung KTS Fassadendübel
Funktionserklärung KTS Fassadendübel
